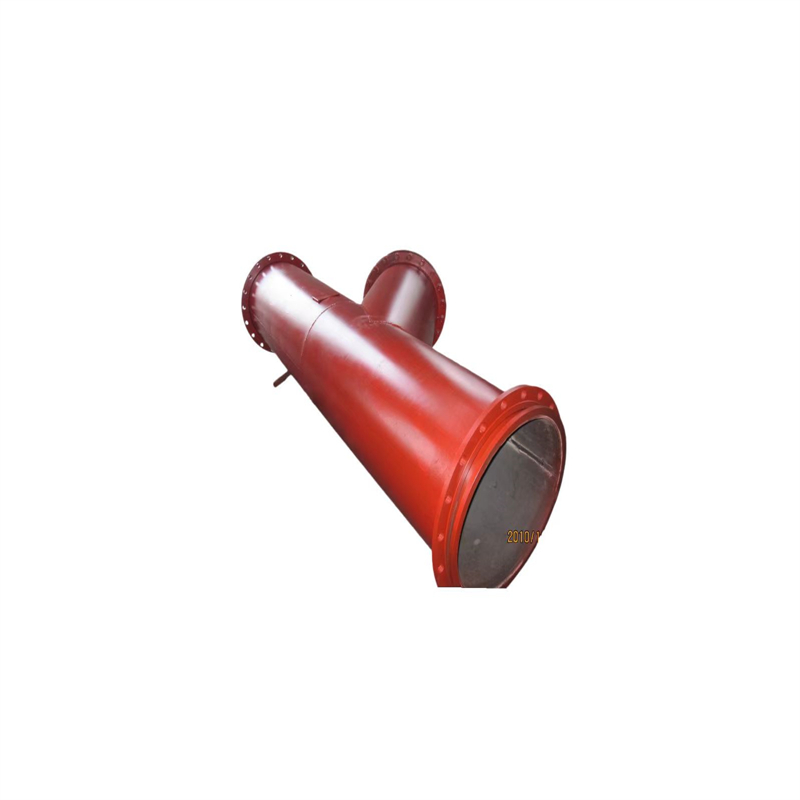

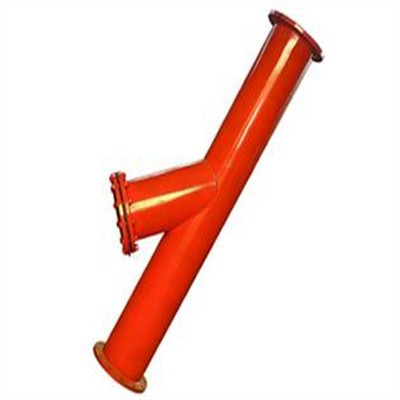

一、分歧式防爆器产品结构
产品采用分歧式一体化结构，由主体防爆腔体、进气主管口、出气分歧口、阻火隔板、密封法兰盘、加固支座、泄压缓冲垫七大部件组成，各部件协同配合，实现防爆、阻火、分压功能。
1.主体防爆腔体：采用加厚耐压铸钢材质制成，腔体结构坚固，可承受管路内冲击压力，是实现防爆防护的主体结构，内部空间便于气流分流与压力缓冲。
2.进气主管口：与井下主输送管路对接，引导管路内气体进入防爆腔体，接口规格适配井下主流管路尺寸，连接贴合紧密。
3.出气分歧口：设置为多分支端口，与管路分支管道连接，将主路气体分流至各支路，同时分散气流压力，减少集中冲击。
4.阻火隔板：均匀分布在防爆腔体内部，采用阻燃抗压材质，可阻断火焰传播路径，阻隔火苗沿管路蔓延，同时不影响气体正常分流。
5.密封法兰盘：分别设于进气主管口与各出气分歧口端部，用于与管路密封对接，法兰盘面平整，搭配密封结构，杜绝气体渗漏。
6.加固支座：位于主体防爆腔体底部，用于将设备固定在巷道支架或地面，保持设备放置稳固，避免运行中晃动移位。
7.泄压缓冲垫：镶嵌在防爆腔体内壁，可吸收管路内压力冲击，减缓冲击力，保护腔体及管路不受损伤。
二、分歧式防爆器适用使用环境
1.适用于煤矿井下瓦斯抽放主管路与支管路衔接处、管路分歧节点、变径段、转弯处等关键位置。
2.适配环境温度：-20℃~60℃的井下作业环境，可在温度波动范围内保持稳定防护性能。
3.可在有煤尘、瓦斯、潮湿水汽的井下巷道、管路敷设区域正常运行，不受常规井下环境因素干扰。
4.适配管路常压、负压、低压输送工况，不同压力环境下均可发挥防爆、阻火、分压作用。
5.适用于井下瓦斯、空气等易燃易爆气体输送管路，适配各类管路气体介质。
6.可在井下轻微振动、无剧烈撞击的管路场景下使用，保持设备运行稳定。
