产品介绍

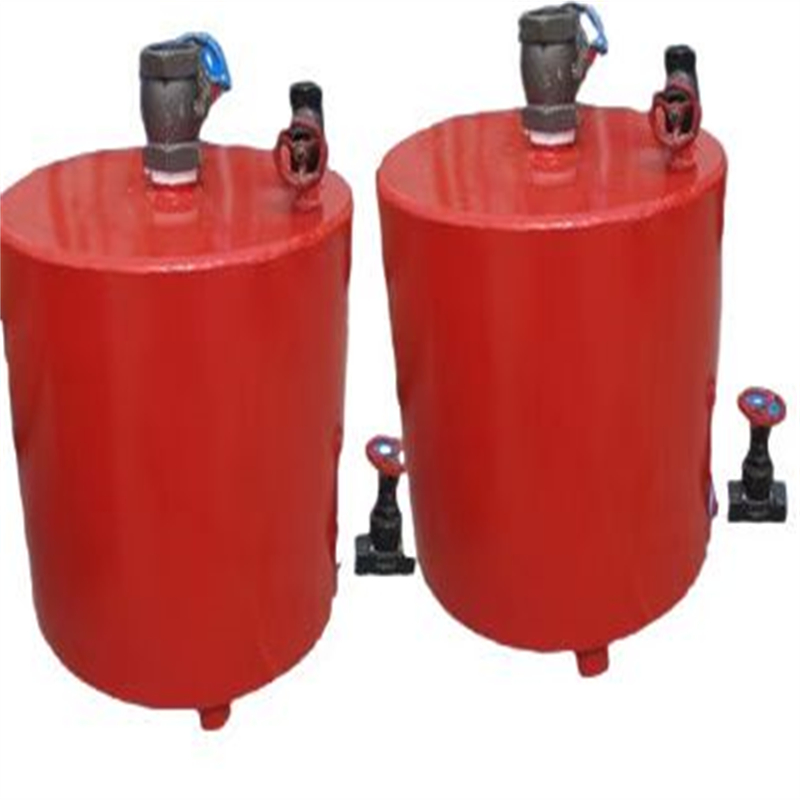

负压手动放水器的型号为CWG-SD，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；SD是手动的简称，所以CWG-SD的意思为瓦斯抽放（采）管路所用负压手动放水器，负压手动放水器是煤矿瓦斯抽放系统建议使用的自动放水装置，负压手动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。以上为老款负压手动放水器型号，新款负压手动放水器型号为FY-SD。
结构
主要由耐压筒体、进水阀、进气阀、放水阀等部件构成。1-放水阀 2-耐压筒体 3-进气阀 4-进水阀。
工作原理
手动放水器的进水管与瓦斯管路连接通，负压管路开启，保管路中的水能顺利进入到放水器的筒体内，当水位上升到筒体限高处（可以通过视察窗观看），由排放队zhu按门人员打开放水器底部的放水口，关闭放水器的进水口；等待筒体内的水全部排除后，再关闭进水阀门，同时打开进水阀门，此时就可以继续收集水，就这样间隙姓放水。
