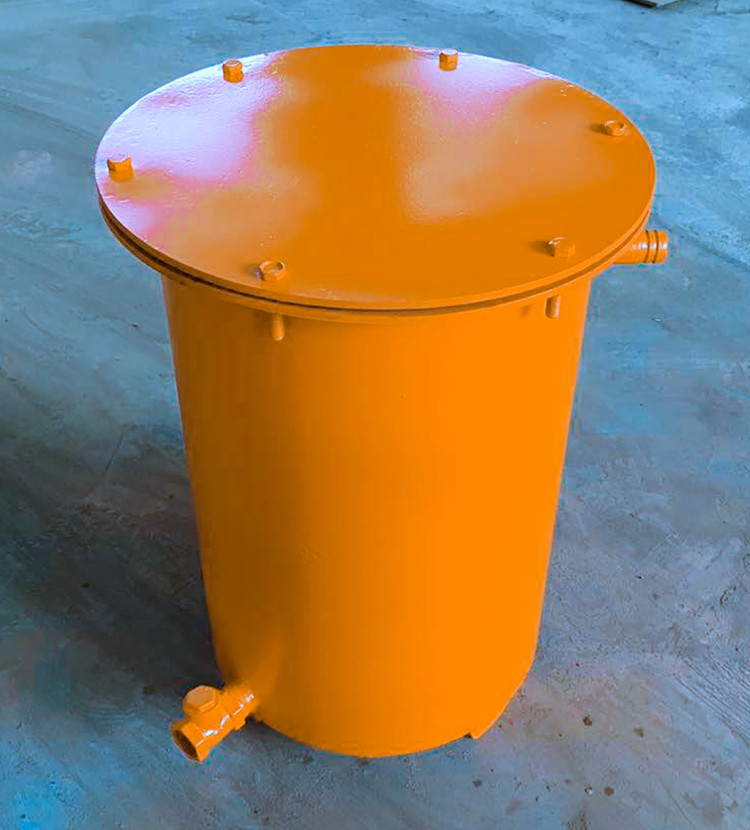

煤矿都在用的负压自动放水器是鹤壁永成牌。
一、负压自动放水器结构：主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保
护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
二、技术参数
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
外形尺寸与重量
外形尺寸（长×宽×高）： 415*330*440 mm
重 量： 约31kg
三、负压自动放水器工作原理：放水器的进水管和负压平衡管均与瓦斯管路连通，负压平衡管和进水阀开启，在瓦斯管路负压的作用下放水阀处于关闭状态。此时瓦斯管路的水可通过进水管流进放水器，浮漂将随着水位上升而上升，筒内与大气相通，进水阀关闭。 在积水的静水压力作用下，放水阀被打开，开始放水。放水速度取决于筒内液面高度和放水管直径的大小。随着水的不断流出，浮漂下降，使负压平衡管开启，放水器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
其工作过程如下：
在矿井抽排瓦斯管网系统中，无论是负压管路或正压管路，常常有大量的积水，这些水在管路中流动，且在其zui低处聚焦，造成管路内截面缩小或堵塞，使瓦斯不易或不能通过，干扰甚至破坏抽放系统的正常工作。由于水堵钻孔，降低了钻孔内的抽放负压和封闭了瓦斯通路，便瓦斯不易或不能从煤层内抽出，严重影响了抽出瓦斯量，降低节抽放效果。
鹤壁永成负压自动放水器热销各地煤矿，煤矿均可使用。
